線性伺服馬達
U型無鐵心Series
線性馬達特性
.無殘磁無吸力,平行的雙磁軌,安全,便於操作
.無齒槽效應,無鐵心施力部件不存在齒槽效應,可以確保最佳平穩度
.因為是無鐵心,所以加速度和減速度更大,機械場域應用更廣
.採用氣隙調整,更於對齊和安裝
.無鐵損,發熱量小、精密高低速位移
線性馬達應用
成功奈米應用於半導體、面板廠、電路板、AOI、SPI、PCB電測、高速走停、點對點應用…等設備
|
峰值推力N 最小 / 最大 |
持續推力N 最小 / 最大 |
峰值功率W 最小 / 最大 |
額定功率W 最小 / 最大 |
峰值電流A 最小 / 最大 |
持續電流A 最小 / 最大 |
推力常數N/A 最小 / 最大 |
反電動勢V/m/s 最小 / 最大 |
S系列 |
42 |
14 |
57 |
19 |
7.8 |
2.6 |
5.4 |
1.8 |
E系列 |
99 / 342 |
33 / 114 |
180 / 522 |
20 / 58 |
5.7 / 6.6 |
1.9 / 2.2 |
15.3 / 60.3 |
8.8 / 34.8 |
J系列 |
168 / 585 |
56 /195 |
216 / 702 |
24 / 78 |
6 / 6.9 |
2 / 2.3 |
24.6 / 97.5 |
14.2 / 56.3 |
P系列 |
252 / 837 |
84 / 279 |
270 / 765 |
30 / 85 |
6.45 / 10.8 |
21.5 / 3.6 |
39.18 / 77.6 |
22.62 / 44.8 |
T系列 |
312 / 1053 |
104 / 351 |
342 / 963 |
38 / 104 |
6.6 / 11.1 |
2.2 / 3.7 |
47.3 /95.1 |
27.3 /54.9 |
X系列 內置霍爾 |
1300 / 3000 |
325 / 750 |
252 / 1440 |
160 / 280 |
14.8 / 17.6 |
4.4 / 10.2 |
78 / 78 |
26 / 26 |
U系列 緊湊型 內置霍爾 |
224 / 895 |
56 / 224 |
380 / 1550 |
24 / 100 |
9.2 / 18.4 |
2.3 / 4.6 |
24 / 96 |
28 / 111 |
E系列 持續推力: 33 – 114N 峰值推力: 99 – 342N |
J系列 持續推力: 56 – 195N 峰值推力: 168 – 585N |
P系列 持續推力: 84 – 279N 峰值推力: 252 – 837N |
T系列 持續推力: 104 – 351N 峰值推力: 312 – 1053N |
X系列 持續推力: 325 – 750N 峰值推力: 1300 – 3000N 內置霍爾元件 |
S系列 持續推力: 14N 峰值推力: 42N
|
U系列 持續推力: 56 – 224N 峰值推力: 224 – 895N 內置霍爾元件 |
|
U型無鐵芯式,無殘磁,適用於高低速位移,成功應用於半導體、AOI、PCB、FPD等設備!
動子型號及相關數據
|
|||||||||||
型號
|
系列
|
持續推力(N)
|
持續電流(A)
|
峰值推力(N)
|
峰值電流(A)
|
推力
常數(N/A
rms)
|
電感(mH)
|
Back EMF Constant
(V/m/sec)
|
Resistance(P-P)@25∘C
|
重量(Kg)
|
長度(mm)
|
MLCE-0020-075-00
MLCE-0040-135-00
MLCE-0080-255-00
|
E
|
33
|
2.2
|
90
|
4.8
|
15.28
|
1.51
|
8.82
|
4.8
|
0.22
|
75
|
57
|
1.9
|
171
|
4.2
|
30.4
|
3.02
|
17.55
|
9.6
|
0.39
|
135
|
||
114
|
1.9
|
342
|
4.2
|
60.28
|
6.06
|
34.8
|
19.4
|
0.72
|
255
|
||
MLCJ-0040-075-00
MLCJ-0080-135-00
MLCJ-0145-255-00
|
J
|
56
|
2.3
|
168
|
4.95
|
24.6
|
1.89
|
14.2
|
5.6
|
0.28
|
75
|
108
|
2.2
|
324
|
4.8
|
49.54
|
3.78
|
28.6
|
11.2
|
0.48
|
135
|
||
195
|
2
|
585
|
4.44
|
97.5
|
7.56
|
56.3
|
23.6
|
0.95
|
255
|
||
MLCP-0055-075-00
MLCP-0120-135-00
MLCP-0200-255-00
|
P
|
84
|
2.1
|
252
|
4.62
|
39.18
|
2.86
|
22.62
|
8.2
|
0.38
|
75
|
170
|
2.1
|
510
|
4.5
|
81.75
|
5.74
|
47.2
|
16.1
|
0.68
|
135
|
||
279
|
3.6
|
837
|
7.8
|
77.6
|
2.88
|
44.8
|
8.2
|
1.29
|
255
|
||
MLCT-0075-075-00
MLCT-0135-135-00
MLCT-0260-255-00
|
T
|
104
|
2.2
|
312
|
4.8
|
47.28
|
3.1
|
27.3
|
9.2
|
0.45
|
75
|
190
|
2
|
570
|
4.35
|
95.1
|
6.22
|
54.9
|
18.4
|
0.8
|
135
|
||
351
|
3.7
|
1053
|
8.25
|
95.09
|
3.13
|
54.9
|
9.2
|
1.52
|
255
|
||
MLCX-0325-200-00
MLCX-0550-370-00
MLCX-0750-535-00
|
X
|
325
|
4.4
|
1300
|
17.6
|
78
|
17.8
|
26
|
7.2
|
2.2
|
200
|
550
|
7.5
|
2200
|
30
|
78
|
9
|
26
|
3.6
|
3.7
|
370
|
||
750
|
10.2
|
3000
|
40.8
|
78
|
6
|
26
|
2.4
|
4.9
|
535
|

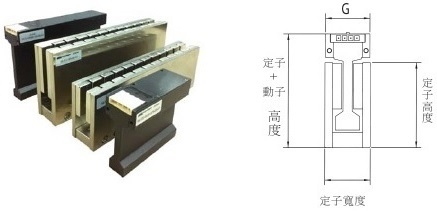

定子型號及相關數據
|
|||||||
型號
|
系列 |
長度(mm)
|
寬度(mm)
|
高度(mm)
|
定子+動
子高度
(mm)
|
重量(Kg)
|
Pole pitch
(mm)
|
MLFE-120-00
MLFE-180-00
MLFE-300-00
|
E
|
120
180
300
|
29.7
|
56
|
75
|
0.9
1.5
2.4
|
30
|
MLFJ-120-00
MLFJ-180-00
MLFJ-300-00
|
J
|
120
180
300
|
31.7
|
78
|
97
|
1.5
2.3
3.8
|
30
|
MLFP-120-00
MLFP-180-00
MLFP-300-00
|
P
|
120
180
300
|
34
|
112
|
131
|
2.9
3.7
6.2
|
30
|
MLFT-120-00
MLFT-180-00
MLFT-300-00
|
T
|
120
180
300
|
38
|
135
|
154
|
3.5
5.3
8.8
|
30
|
MLFX-252-00
MLFX-504-00
|
X
|
252
504
|
50.8
|
110
|
138
|
7.6
15.18
|
84
|
註:E、J、P、T、X系列若選購 Hall sensor 其長度為19mm,若選用Hall sensor則動子長度應外加19mm。X系列已內涵Hall sensor。
(一) 線性馬達系列
E 系列 |
持續推力:20N~80N |
||
J 系列 |
持續推力:40N~145N |
||
P 系列 |
持續推力:55N~200N |
||
T 系列 |
持續推力:75N~260N |
||
X 系列 |
持續推力:325N~750N |
線性馬達系列
1.MLCE動子 & MLFE定子
‧簡介

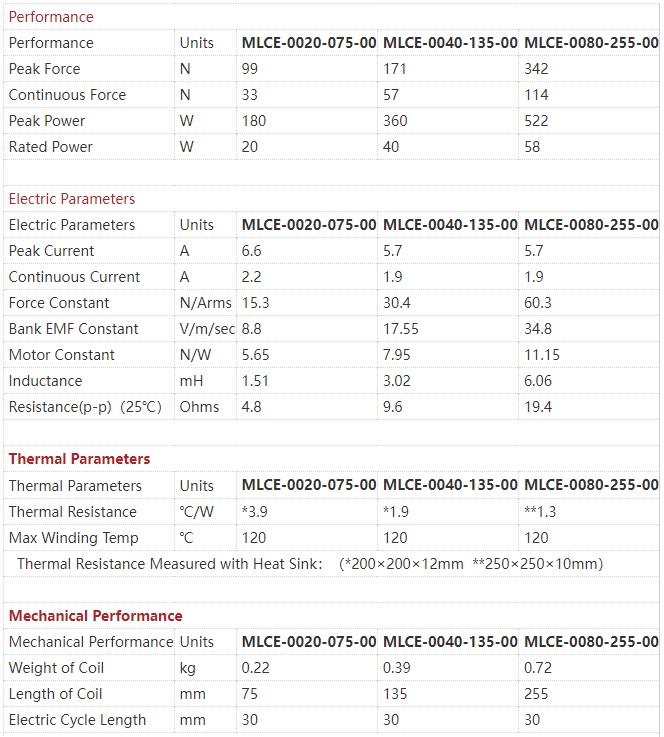

(1)MLCE動子規格
(2)MLFE定子型號
MLFE-180-00
MLFE-300-00

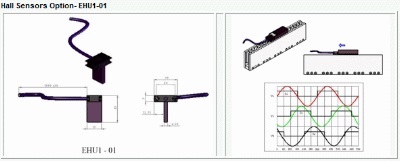

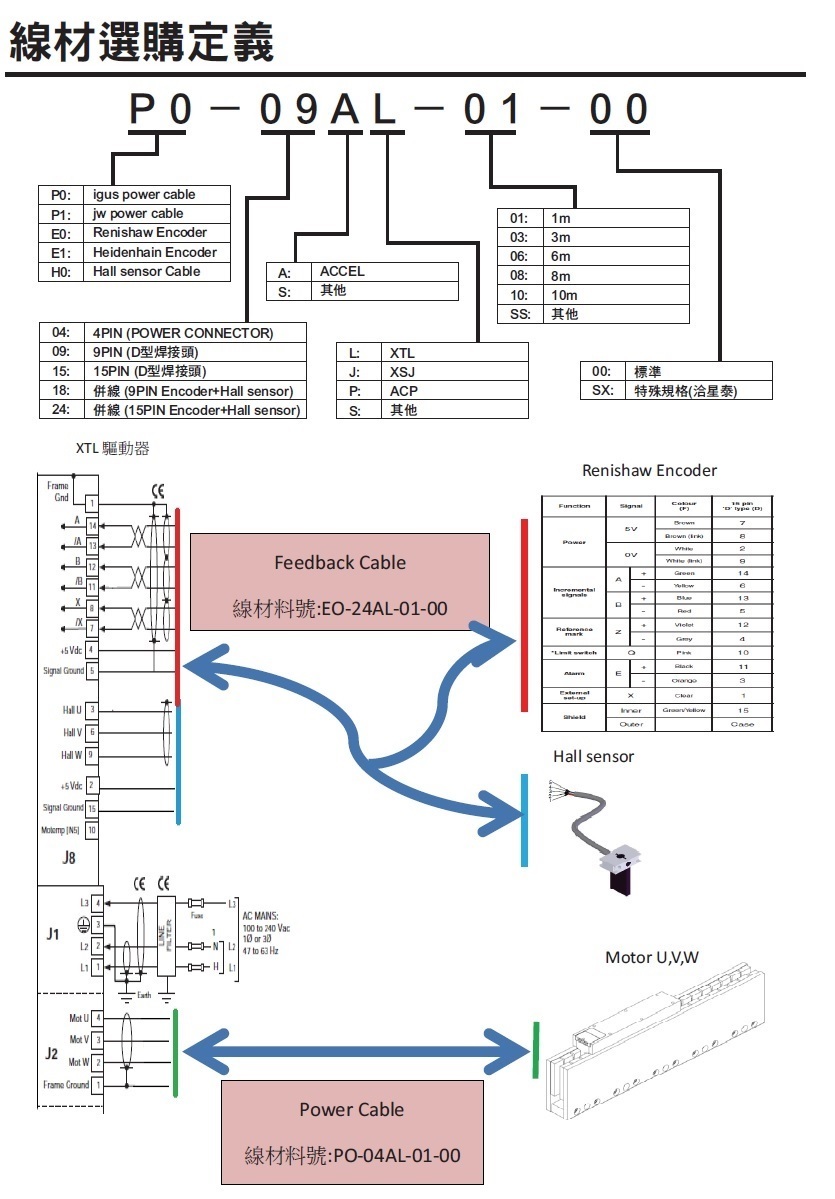

(3)Hall sensor選配(EHU1-01)
‧產品規格下載:http://taiwan-servo-download.com.tw:82/page/accel_motor/accelmotor_linearE.html
‧原廠網址: http://cn.accel-tec.com/Exilie/6.html
2.MLCJ動子 & MLFJ定子
‧簡介

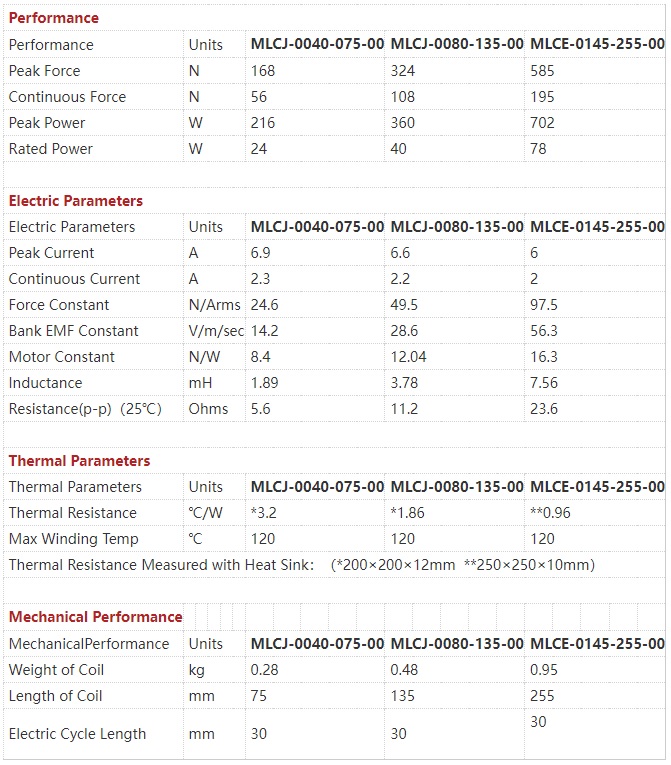

(1)MLCJ動子規格
(2)MLFJ定子型號
MLFJ-180-00
MLFJ-300-00
(3)Hall sensor選配(EHU1-01)
‧產品規格下載:http://taiwan-servo-download.com.tw:82/page/accel_motor/accelmotor_linearJ.html
‧原廠網址:http://cn.accel-tec.com/Jxilie/7.html
3.MLCP動子 & MLFP定子
‧簡介

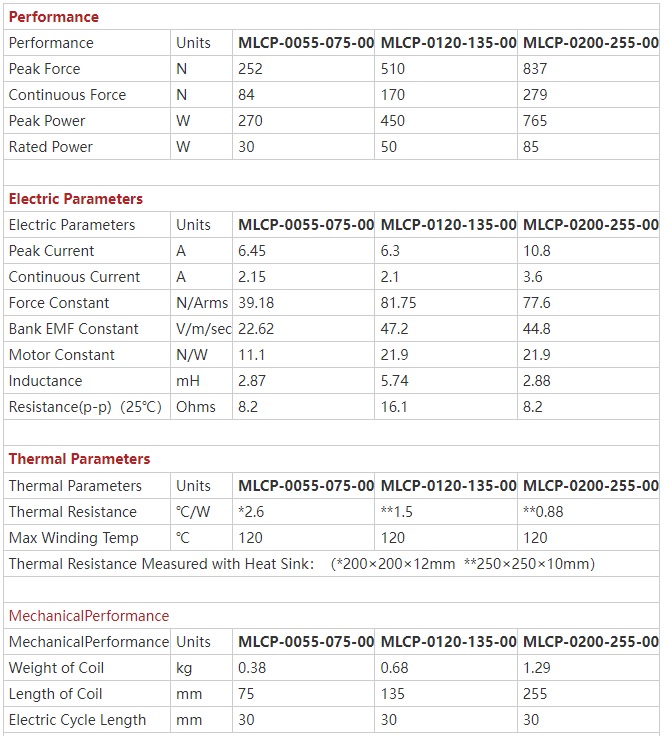

(1)MLCP動子規格
(2)MLFP定子型號
MLFP-180-00
MLFP-300-00
(3)Hall sensor選配(EHU1-01)
‧產品規格下載:http://taiwan-servo-download.com.tw:82/page/accel_motor/accelmotor_linearP.html
‧原廠網址:http://cn.accel-tec.com/Pxilie/9.html
4.MLCT動子 & MLFT定子
‧簡介

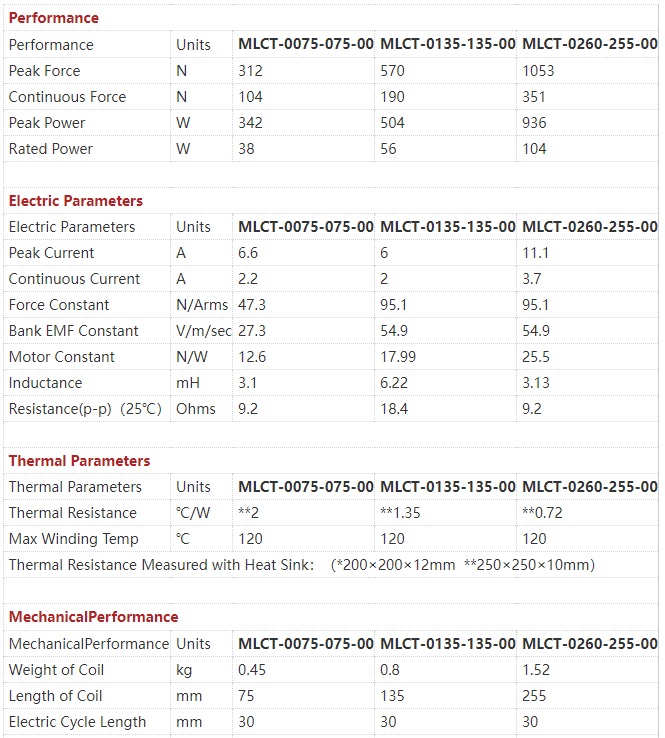

(1)MLCT動子規格
(2)MLFT定子型號
MLFT-180-00
MLFT-300-00
(3)Hall sensor選配(EHU1-01)
‧產品規格下載:http://taiwan-servo-download.com.tw:82/page/accel_motor/accelmotor_linearT.html
‧原廠網址:http://cn.accel-tec.com/Txilie/11.html
5.MLCX動子 & MLFX定子
‧簡介

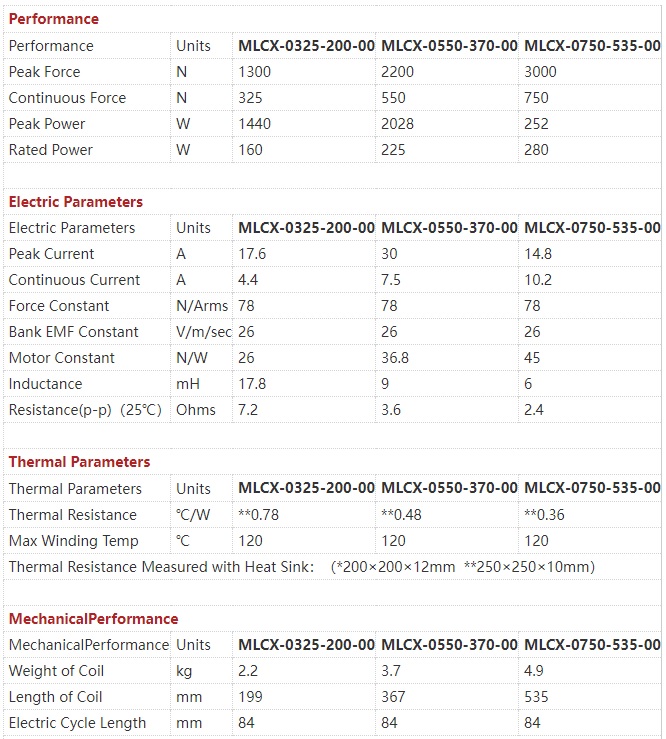

(1)MLCX動子規格
(2)MLFX定子型號
MLFX-252-00
MLFX-504-00
‧產品規格下載:http://taiwan-servo-download.com.tw:82/page/accel_motor/accelmotor_linearX.html
‧原廠網址:http://cn.accel-tec.com/Xxilie/12.html
6.MLCS動子 & MLFS定子
‧簡介

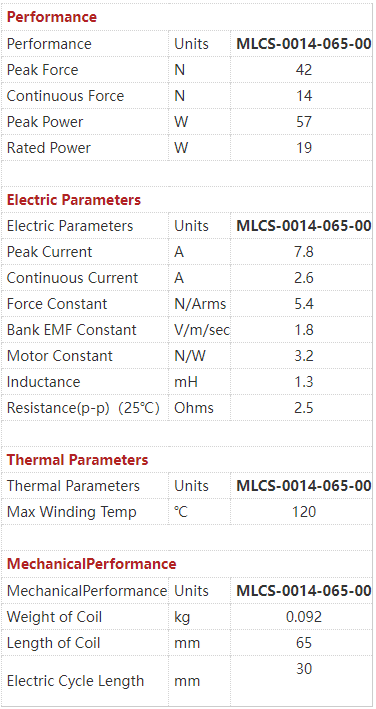

(1)MLCS動子規格
(2)MLFS定子型號
MLFS-120-00
‧產品規格下載:http://taiwan-servo-download.com.tw:82/page/accel_motor/accelmotor_linearX.html
‧原廠網址:http://cn.accel-tec.com/Sxilie/10.html

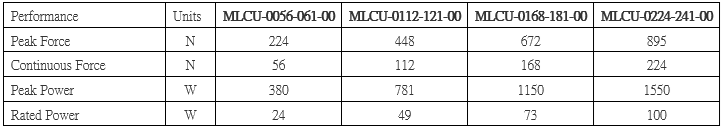

7.MLCU動子 & MLFU定子
‧簡介

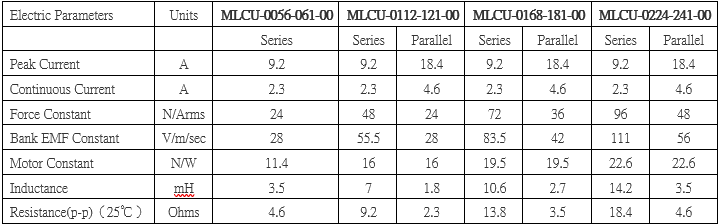

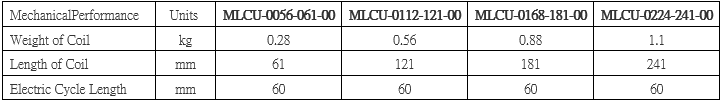

(1)MLCU動子規格
(2)MLFU定子型號
MLFU-120-00
MLFU-180-00
MLFU-240-00
MLFU-300-00
‧原廠網址:http://cn.accel-tec.com/
