Kollmorgen (Pacific) 步進馬達

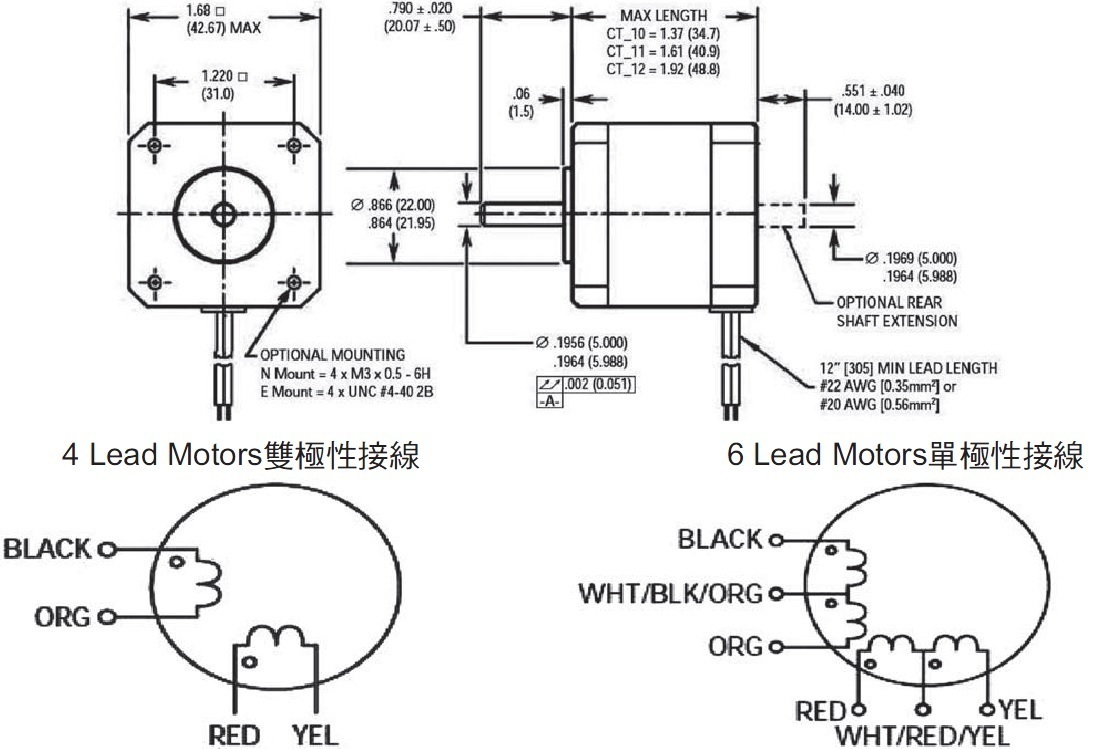

2相步進馬達



NEMA 17

·高扭力
·英制or公制
·符合RoHS認證
·客製化馬達

馬 達 相 數  2
全步進解析度 200
全步進角度   1.8∘
精       度  ±5%
度室內溫度   -20℃to+40℃
馬 達 耐 溫  130℃
最 大 電 壓  100VDC
絕 緣 阻 值  100 Megohms
最 大 轉 速  1500 RPM



Series

型號

Motor Torque保持扭矩

Detent Torque

斷電扭矩

Rotor lnertia

轉子慣量

Net Weight

馬達重量

雙極Bipolar

單極unipolar

型態Typical

Current

電流DC

kg-cm2

Length

長度mm

kg

oz-in

N-m

oz-in

N-m

oz-in

N-m

CTP10

43

0.30

33

0.23

2

0.014

1.6

0.04

34.7

0.20

CTP11

62

0.44

49

0.35

2.5

0.018

1.7

0.05

40.9

0.26

CTP12

80

0.56

62

0.44

3

0.021

2.6

0.07

48.8

0.34

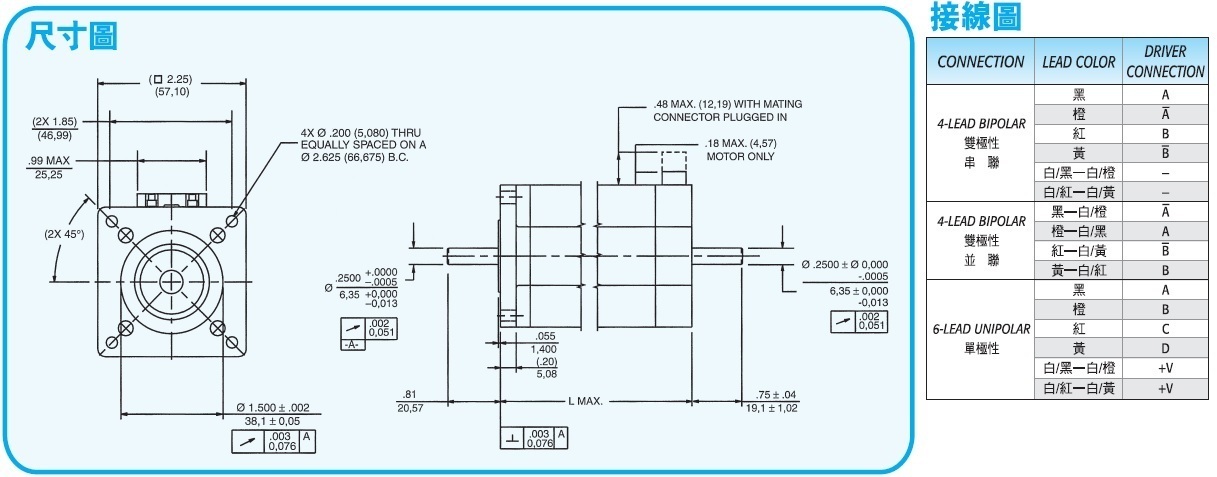

2相步進馬達

NEMA 23尺寸

M22每分鐘4000次36∘定位(以6410 driver,60v,3.1A驅動)

･全步進角1.8∘

･標準型機械誤差±0.054∘(P系列)

･加強型機械誤差±0.027∘(M,E系列)

･擁有精密之充磁技術，線圈感抗一致

･馬達具備絕佳之功能重現性



規格

Model Number

 標

準

型



加

強

型



保持

扭矩

Holding Torgue

Kg-cm

額定

電流

並聯/串聯A

線圈阻抗並聯/串聯

ohms

線圈

感抗

並聯/串聯

mH

轉子

慣量kgm2x10-3

重量kg

馬達長度

mm

P2HNXXC-LXX-XX-00

●



4.3

2.5/1.25

0.84/3.36

2.3/9.2

0.007

0.45

40.7

P21NXXC-LXX-XX-00

●



8.3

3.5/1.75

0.53/2.12

2.3/9.2

0.012

0.68

52.3

M21NXXC-LXX-XX-00



★

10.4

3.5/1.75

0.53/2.12

2.0/8.0

0.012

0.68

52.3

P22NXXC-LXX-XX-00

●



14.5

3.1/1.55

0.78/3.12

3.9/15.6

0.025

1.13

78.7

M22NXXC-LXX-XX-00



★

17.1

3.1/1.55

0.78/3.12

3.1/12.4

0.025

1.13

78.7

E21NXHT-LXX-XX-00



★

8.8

2.8/1.39

0.72/2.8

2.2/8.7

0.011

0.55

52.33

E22NXHT-LXX-XX-00



★

16.1

5.0/2.5

0.33/1.2

1.1/4.5

0.022

0.95

77.73

※Bipolar 扭力÷1.414=Unipolar扭力









 TOP

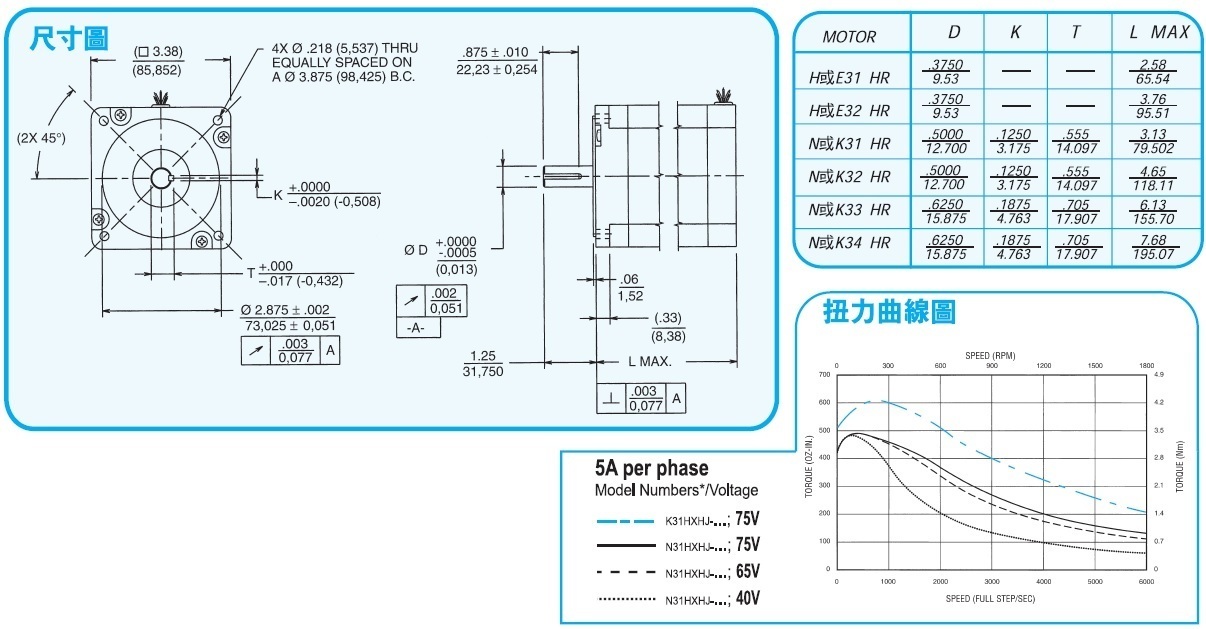

2相步進馬達

NEMA 34尺寸

K31每分鐘可做1100次360∘定位(以6410 driver,60v,5A驅動)

･全步進角1.8∘

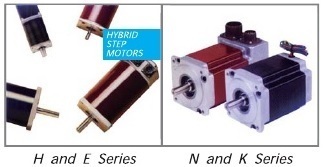

･標準型機械誤差±0.054∘(H,N系列)

･加強型機械誤差±0.027∘(E,K系列)

･擁有精密之充磁技術，線圈感抗一致

･馬達具備絕佳之功能重現性



規格

Model Number

標

準

型



加

強

型





保持扭矩

Holding Torgue

Kg-cm

額定電流並聯/串聯A

線圈阻抗並聯/串聯

ohms

線圈感抗並聯/串聯

mH

轉子慣量kgm2x10-3

重量kg

馬達長度

mm

H31NXHT-LXX-XX-00

●



16.9

5.4/2.7

0.29/1.12

2.3/9.3

0.059

1.45

65.54

E31NXHT-LXX-XX-00



★

24.2

5.4/2.7

0.29/1.12

2.5/10

0.059

1.45

65.54

N31NXHJ-LXK-XX-XX

●



46.4

5.4/2.7

0.42/1.69

3.5/14

0.14

2.27

79.502

K31NXHJ-LXK-XX-XX



★

59

5.4/2.7

0.42/1.69

2.8/11.4

0.14

2.27

79.502

H32NXHT-LXX-XX-00

●



33.3

5.2/2.6

0.44/1.74

5.4/21.6

0.12

2.41

95.51

E32NXHP-LXX-XX-00



★

48.4

8.1/4.1

0.19/0.74

2.2/8.9

0.12

2.41

95.51

N32HXHJ-LXK-XX-XX

●



85.9

5.1/2.5

0.63/2.53

6.5/26

0.27

3.81

118.11

K32HXHJ-LXK-XX-XX



★

108.7

5.1/2.5

0.63/2.53

5.1/20.5

0.27

3.81

118.11

N33HXHJ-LXK-XX-XX

●



123.1

5/2.5

0.83/3.31

9/36

0.40

5.39

155.70

K33HXHJ-LXK-XX-XX



★

154.4

5/2.5

0.83/3.31

7/27.9

0.40

5.39

155.70

N34HXHJ-LXK-XX-XX

●



156.2

5.5/2.8

0.8/3.19

11.5/45.9

0.53

6.84

195.07

K34HXHJ-LXK-XX-XX



★

199.4

5.5/2.8

0.8/3.19

8.9/35.5

0.53

6.84

195.07

※Bipolar 扭力÷1.414=Unipolar扭力

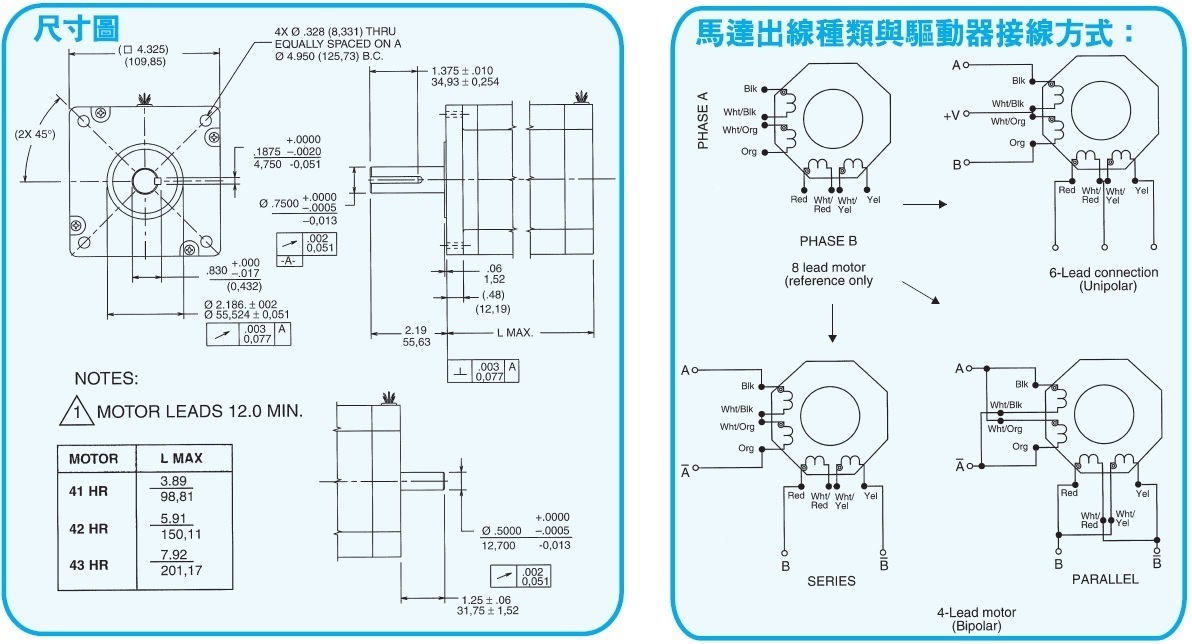

2相步進馬達

NEMA 42尺寸

･ 全步進角1.8∘

･標準型機械誤差±0.054∘(H,N系列)

･加強型機械誤差±0.027∘(E,K系列)

･擁有精密之充磁技術，線圈感抗一致

･馬達具備絕佳之功能重現性



規格

Model Number

標

準

型

加

強

型

保持扭矩

Holding Torgue

Kg-cm

額定電流並聯/串聯A

線圈阻抗並聯/串聯

ohms

線圈感抗並聯/串聯

mH

轉子慣量kgm2x10-3

重量kg

馬達長度

mm

H41HXHT-LXX-XX-00

●



59.5

5.4/2.7

0.61/2.41

11.2/44.6

0.565

4.94

142.5

E41HXHT-LXX-XX-00



★

97.4

5.4/2.7

0.61/2.41

9.0/36.1

0.565

4.94

142.5

N41HXHJ-LXK-XX-XX

●



117.3

5.5/2.7

0.85/2.33

10.1/40.4

0.55

4.98

98.81

K41HXHJ-LXK-XX-XX



★

150.8

5.5/2.7

0.85/2.33

7.8/31.4

0.55

4.98

98.81

H42HXHT-LXX-XX-00

●



113.9

7.9/4.0

0.41/1.62

9.8/39.2

1.129

8.26

204.22

E42HXHT-LXX-XX-00



★

183.8

7.9/4.0

0.41/1.62

7.8/31.3

1.129

8.26

204.22

N42HXHK-LXK-XX-XX

●



223.5

6.4/3.2

0.63/2.41

12.8/51.1

10.9

8.34

150.11

K42HXHK-LXK-XX-XX



★

285.4

6.4/3.2

0.63/2.41

9.8/39.2

1.09

8.34

150.11

H43HXHT-LXX-XX-00

●



190.9

7.9/4.0

0.6/2.38

16.8/67.1

1.694

11.66

268.23

E43HXHT-LXX-XX-00



★

283.1

7.9/4.0

0.6/2.38

11.8/47

1.694

11.66

268.23

N43HXHK-LXK-XX-XX

●



312.4

6.2/3.1

0.82/3.29

19.6/78.5

1.62

11.64

201.17

K43HXHK-LXK-XX-XX



★

407

6.2/3.1

0.82/3.29

15.2/60.7

1.62

11.64

201.17

※Bipolar 扭力÷1.414=Unipolar扭力

原廠網址: https://www.kollmorgen.com/en-us/products/motors/stepper/
