類別 |
LXM32M |
LXM32C |
LXM32A |
特點 |
· 100…120 V單相,0.15 kW至0.8 kW · 200…240 V單相,0.3 kW至1.6 kW · 380…480 V三相,0.4 kW至7 kW · Lexium 32 擁有緊湊型/通訊型/模組型三款伺服驅動器 · 擁有BMH中慣量和BSH低慣量2款伺服馬達 · 4倍峰值電流,1600HZ速度響應,優秀的自整定功能 · 驅動器相容7種通訊介面 · 採用帶有色標的可拔插端子,利用存儲卡更新資料,3分鐘內可完成新驅動器的更換 · 驅動器可並排安裝,簡單菊鍊連接,可共直流母線供電 · 驅動器內置安全功能、煞車控制功能 · 馬達採用高精度編碼器、高絕緣等級金屬插頭 |
||
應用 |
· 包裝機械 · 印刷機械 · 物料搬運設備 · 紡織機械 · 機床(金屬加工) · 橡塑機械 · 電子設備 |
原廠網址: https://www.se.com/tw/zh/product-range/2302-lexium-32/?subNodeId=661971682zh_TW#tabs-top
三相步進馬達的原理與規格
|
|
|

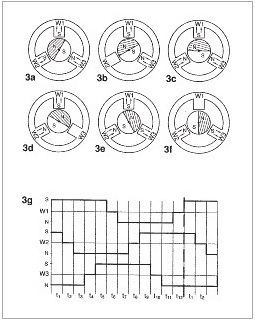

馬達相位激磁順序 |

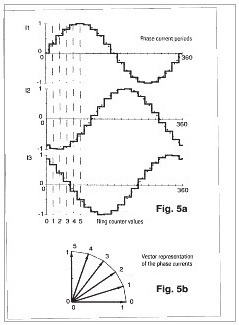

三相Sin波形之驅動電流 |

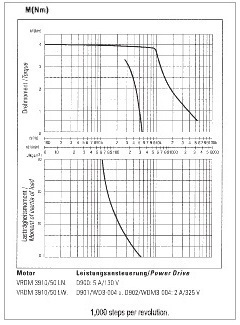

最佳化的扭力曲線 |
經由三相步進馬達的最佳激磁角度設計,得到三點性能上的突破:
1.高速時可得到更高扭矩
2.低速時可得到最小之震動
3.沒有共振

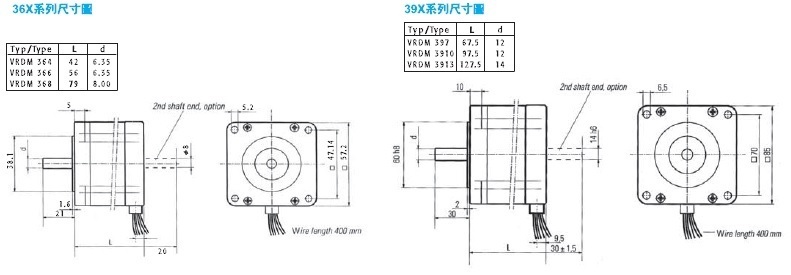

馬達型號 |
新型號 |
保持 扭矩 Kg-cm |
電壓V |
電流A |
軸徑mm |
|
VRDM364 |
LHA |
BRS364H030AAA |
5.2 |
35 |
5.2 |
6.35 |
VRDM366 |
LNA |
BRS366N030AAA |
10.4 |
130 |
1.65 |
6.35 |
LHA |
BRS366H030AAA |
35 |
5.8 |
|||
VRDM368 |
LNA |
BRS368N130AAA BRS368H130AAA |
17.3 |
130 |
1.9 |
8 |
LHA |
35 |
5.8 |
||||
LWA |
325 |
0.9 |
||||
VRDM397 |
LNA |
BRS397N360AAA |
20 |
130 |
4.4 |
12 |
LWA |
325 |
1.75 |
||||
VRDM3910 |
LNA |
BRS39AN360AAA |
40 |
130 |
5.0 |
12 |
LWA |
325 |
2.0 |
||||
VRDM3913 |
LNA |
BRS39BN760AAA |
60 |
130 |
5.0 |
14 |
LWA |
325 |
2.25 |
接線圖
馬達線色 |
Driver接點 |
※黃、黑 |
U |
白、藍 |
V |
橙、紅 |
W |
早期馬達線色為黃、綠
Lexium SD3 motion control
BRS3 3-phase stepper motors
Description |
BRS3 motor offer |
|||||||||||
3-phase stepper motors |
BRS |
364 |
366 |
368 |
397 |
39A |
39B |
3AC |
3AD |
||
|
|||||||||||
Flange size |
– |
mm |
57 |
85 |
110 |
||||||
Maximum torque |
Mmax |
Nm |
0.45…1.50 |
1.7…6.0 |
12.0…16.5 |
||||||
Holding torque |
MH |
Nm |
0.45…1.70 |
1.92…6.78 |
13.5…19.7 |
||||||
Number of steps |
z |
– |
200 / 400 / 500 / 1000 / 2000 / 4000 / 5000 / 10 000 |
||||||||
Step angle |
α |
° |
1.8 / 0.9 / 0.72 / 0.36 / 0.18 / 0.09 / 0.072 / 0.036 |
||||||||
Phase current |
W winding |
– |
A rms |
– |
0.9 |
1;75 |
2 |
2.25 |
4.1 |
4.75 |
|
H winding |
5.2 |
5.8 |
5.8 |
– |
|||||||
Weight |
|
– |
kg |
0.7 |
0.95 |
2 |
2.1 |
3.2 |
4.3 |
8.2 |
11.2 |
Degree of protection according to standard IEC/EN 60034-5 |
|
– |
– |
IP 56 (except for shaft end - IP 41) |
|||||||
Ambient air temperature |
|
– |
°C |
- 25…+ 40 |
|||||||
Winding insulation class according to standard IEC/EN 60034-1 |
|
– |
– |
F (maximum temperature for windings 155°C) |
