RENISHAW (雷尼紹) ATOM 微型編碼系統

RENISHAW(雷尼紹)

原廠網址: https://www.renishaw.com.tw/tw/atom-encoder-series--37564

相關檔案下載
ATOM微型編碼器系統	ATOM微型編碼器安裝介紹	ATOM微型編碼器貼尺影片

ATOM微型編碼器貼尺影片

http://203.74.0.111:82/data/Renishaw/movie/ATOM linear installation.mp4

ATOM 係全球第一款具備過濾光學鏡組的微型編碼器，為線性與旋轉(角度)應用提升抗污能力、信號穩定性及可靠性。

ATOM 採用其他許多有助於維持訊號穩定性的先進技術，包括整合型自動增益控制和自動偏置控制，並具備可靠性高的 IRED 光源，使產品非常適合要求品質及可靠性的應用。

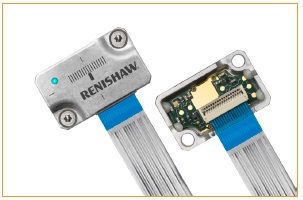

微型讀取頭提供 2 種格式：高撓性纜線輸出，或軟式印刷電路板 (FPC) 輸出。FPC 版本有助於縮減整體封裝尺寸，具有較小的 Z方向高度與易於佈線等優點。

ATOM 可搭配一系列高精度線性與旋轉(角度)光學尺，包括傳統的玻璃光學尺、「牢不可破的」不鏽鋼帶光學尺及玻璃碟盤。以光學讀頭上的直覺式設定 LED 簡化安裝作業，此 LED 會指出信號位準。僅需按下一顆按鈕，即可完成光學參考原點定相及增量信號最佳化。

ATOM 適合用於各種需要小型尺寸的應用，包括雷射掃描機、 CMM 臂、半導體製造、小型線性馬達／運動平台、小型 DDR 扭力馬達、電流計及光學顯微鏡平台。

ATOM－麻雀雖小，五臟俱全。

• 微型封裝： 8.35 mm x 12.7 mm x 20.5 mm (FPC 版本為7.3 mm x 12.7 mm x 20.5 mm)

• 因具備過濾光學鏡組的緣故，具有同級別最高的訊號穩定性及抗污能力

• 以整合型自動增益控制和自動偏置控制維持長時間的穩定性

• 低細分誤差 (SDE) 及抖動

• 憑借著光學讀頭上的LED顯示設定，易於進行安裝及診斷

• 按下按鈕即可快速、簡單的校正

• 自動相位光學參考原點

• 提供 20μm 與 40μm光學尺柵距版本

• 直接來自讀取頭的類比輸出

• 多種細分選項，解析度達 1 nm

• 高精度的旋轉(角度)與線性光學尺系列

系統特點

高效能

需要更快的速度嗎? ATOM 係同級距中最高速的編碼器，最高速度可達 20 m/s，數位板本提供一系列的高速細分選項。

需要更高精度嗎?ATOM 提供整體精度達 ±5 μm/m @20 °C ，的鋼帶線性光學尺，不須使用競爭對手光學尺所需的 2 點補償。

需要更平順的速度控制嗎?減少速度漣波、提升掃描性能、減少視覺系統與影像擷取的模糊－全都歸功於 ATOM 優異的光學配置及整合型自動偏置控制 (AOC)。

需要增強位置穩定性及重複性嗎?ATOM 的雜訊低 (抖動)，可讓使用者提供伺服迴路增益，而不會失去穩定性，同時獲得其他動態性能效益，例如更短的設定時間及更高的加速度。

利薩圓圖形穩定性

ATOM 具備 Renishaw 獨一無二的微型化過濾光學鏡組，這鏡組也用於TONiC編碼器系列。

此光學配置按照特定空間頻率調整，因此可抑制其他諧波，包括因髒物或其他污染物造成的諧波。

最後可產生具有高純度的利薩圓圖形，保有真實度，即使光學尺暴露於污染之下；非常適合需要可靠性的應用。

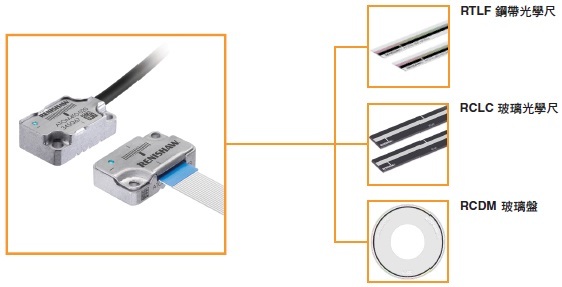

產品系列

20 μm 與 40 μm 讀取頭採用高撓性纜線：適用於一般用途應用。超高品質的纜線，經過 2000 萬次撓曲循環驗證。

20 μm 與 40 μm 讀取頭採用 FPC纜線：側出口 FPC纜線適用於最小的整體封裝尺寸。

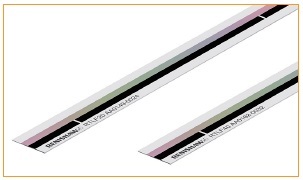

不鏽鋼帶光學尺 (RTLF)：高精度光學尺，刻度直接標示於鋼帶表面。提供捲盤存放，可切至合適的長度，具有使用上的彈性。

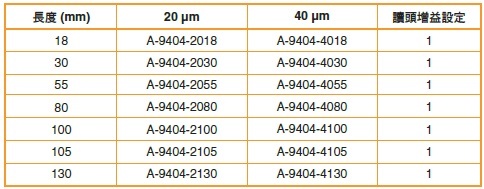

玻璃線性光學尺 (RCLC)：傳統玻璃尺，長度最長可達 130 mm。

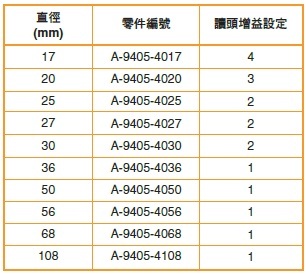

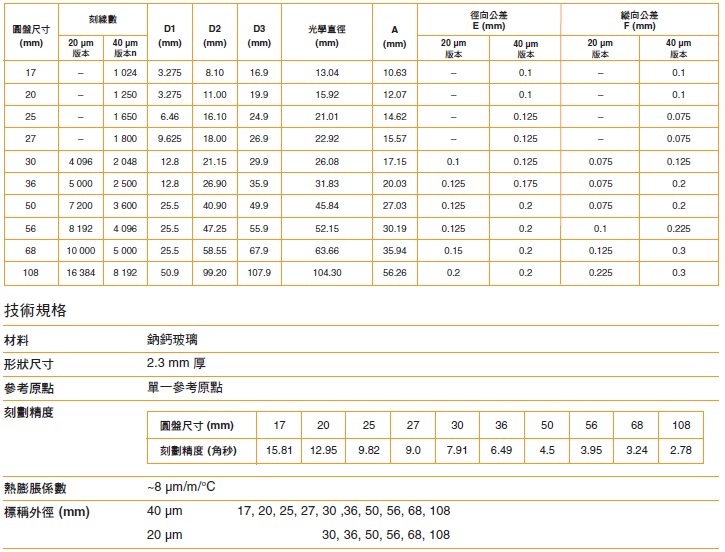

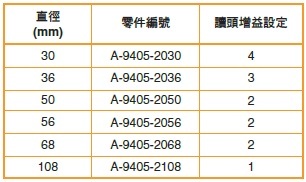

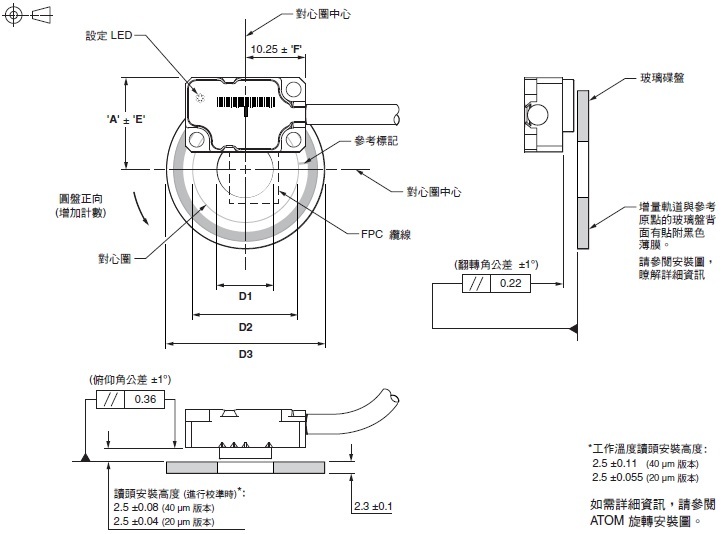

玻璃碟盤 (RCDM)：高精度旋轉(角度)光學尺，外徑最小可達 17 mm。

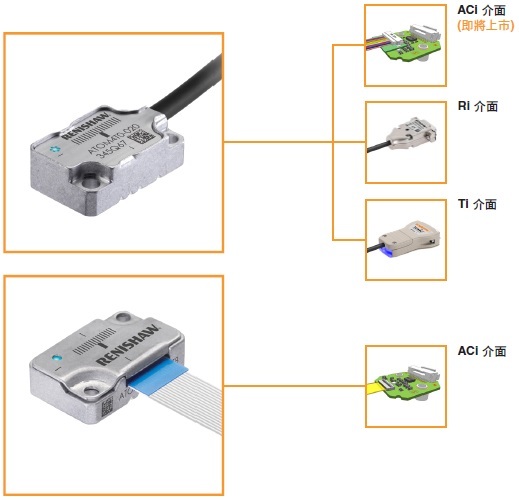

ATOM 介面選項

ATOM 讀頭具備三種版本，全都可提供業界標準的類比輸出：

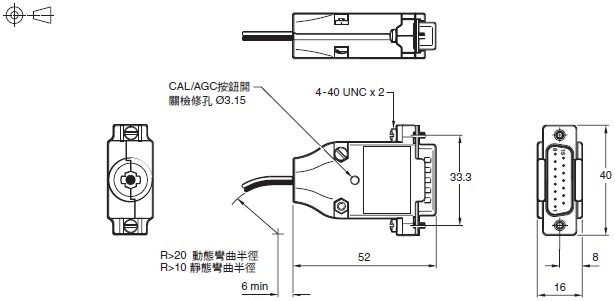

高撓性纜線以 15 向 D 型連接器端接，適用於需要類比輸出的大尺寸使用者。

注意：此選項包括 CAL按鈕。有關如何校正的詳細資訊，請參閱安裝指南。

高撓性纜線以 15 向 D 型連接器端接，適用於需要類比輸出的大尺寸使用者。

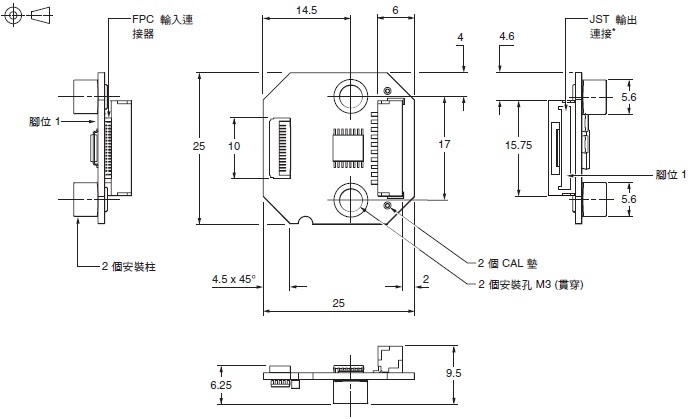

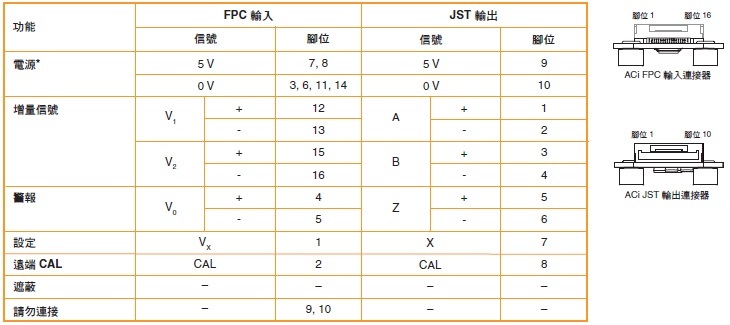

FPC 連接器可搭配 ACi介面使用，以直接連接使用者的電子裝置。

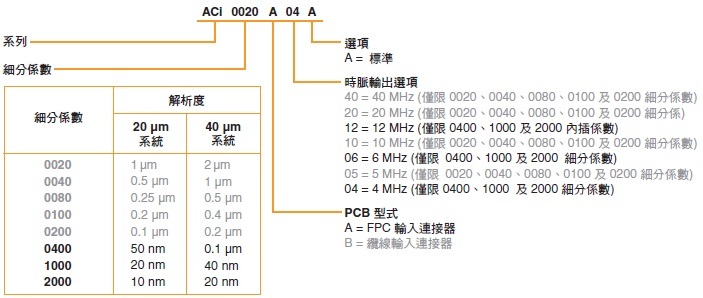

ACi 介面係一系列的高性能、微型、開放式細分器次系統。這些介面為現今需要精細解析度的運動系統，提供無與倫比的價格性能效益，

並以超小型、開放格式、小尺寸解決方案帶來高速效能，提供校正系統的功能。以最高 12 MHz 時脈輸出時，數位細分可精細至 10 nm。

提供FPC或纜線輸入版本。

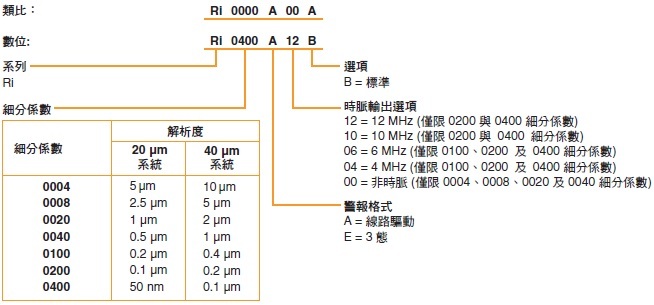

Ri 介面封裝於產業標準的 15 向 D 型連接器殼內，包括 CAL 按鈕。提供精細至 50 nm (時脈) 及 0.5 μm (非時脈) 的數位細分。另提供類比版本。

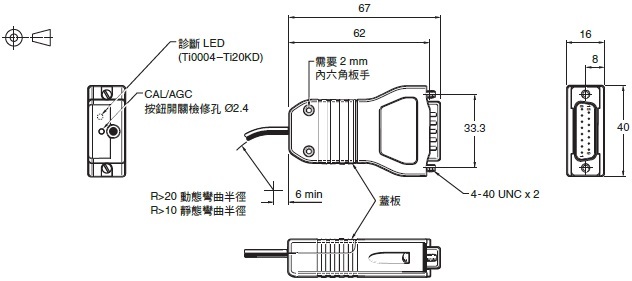

Ti 介面為需要高速、低 SDE、細分精細至 1 nm 解析度的應用所設計，且包括 CAL 按鈕。時脈輸出已針對產業標準控制器，在所有解析度下的速度與性能最佳化。

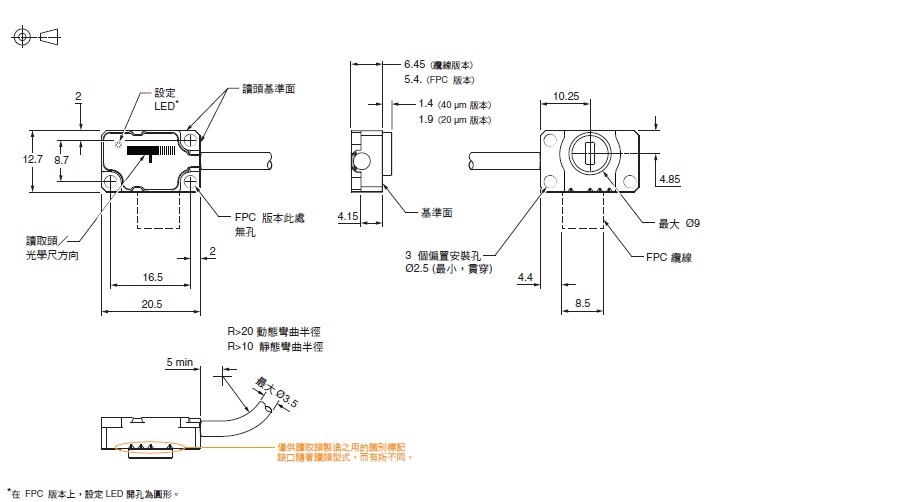

ATOM 讀頭尺寸尺寸與公差以公釐為單位

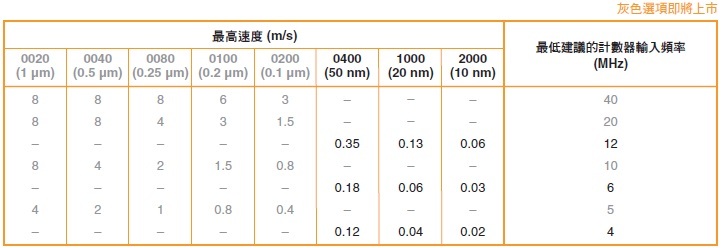

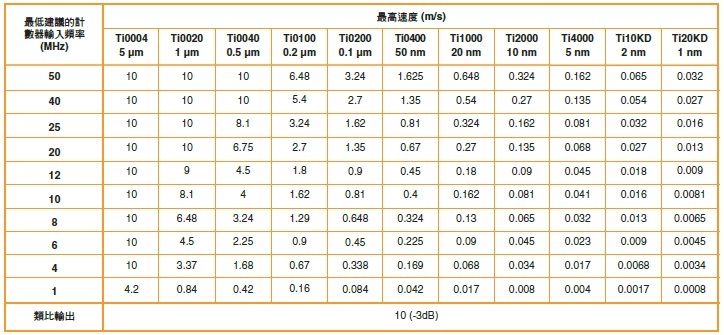

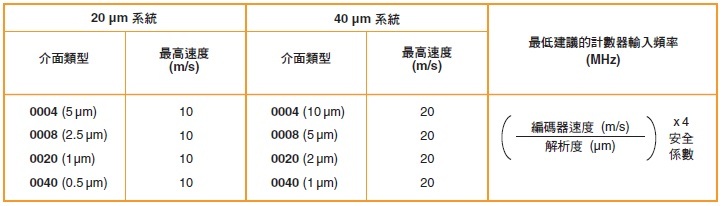

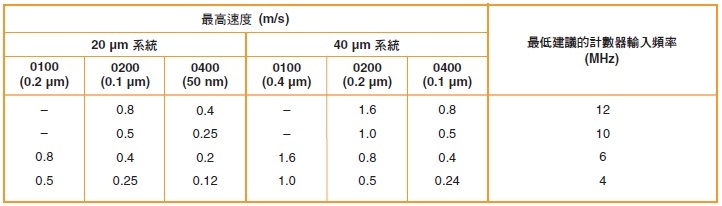

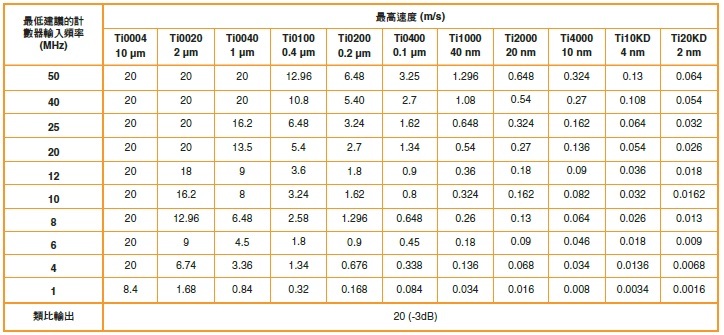

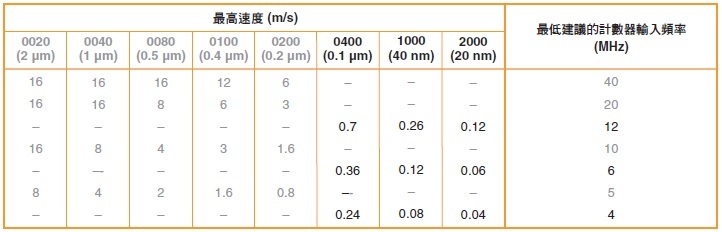

最高速度 40 μm 系統-20 m/s

20 μm 系統 -10 m/s

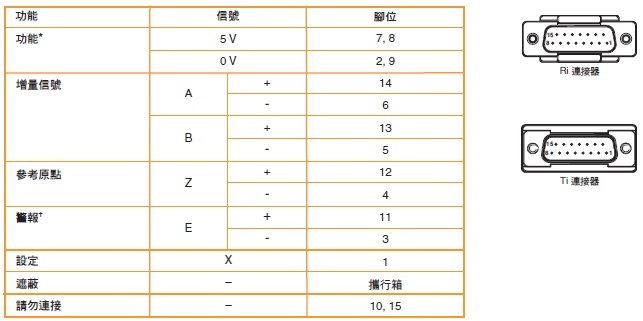

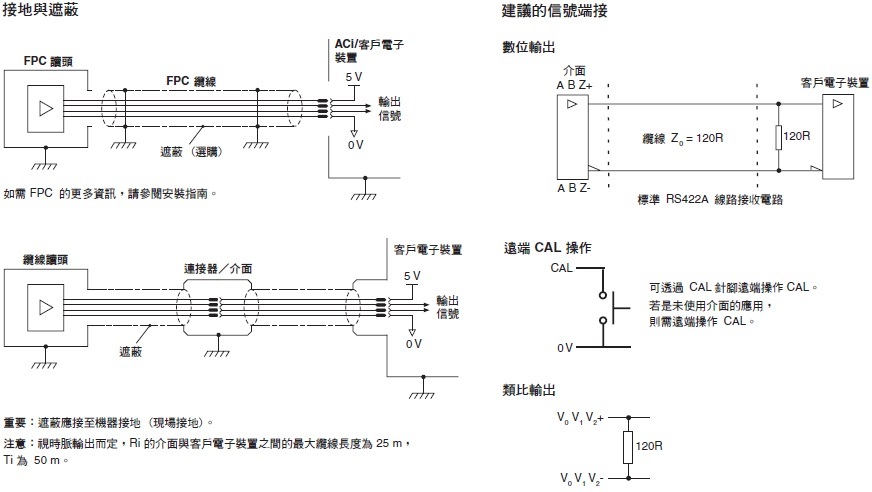

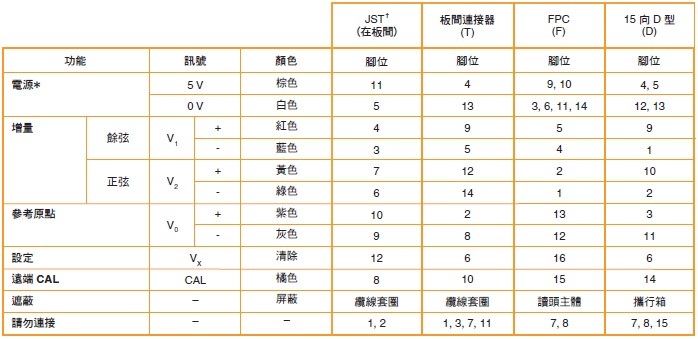

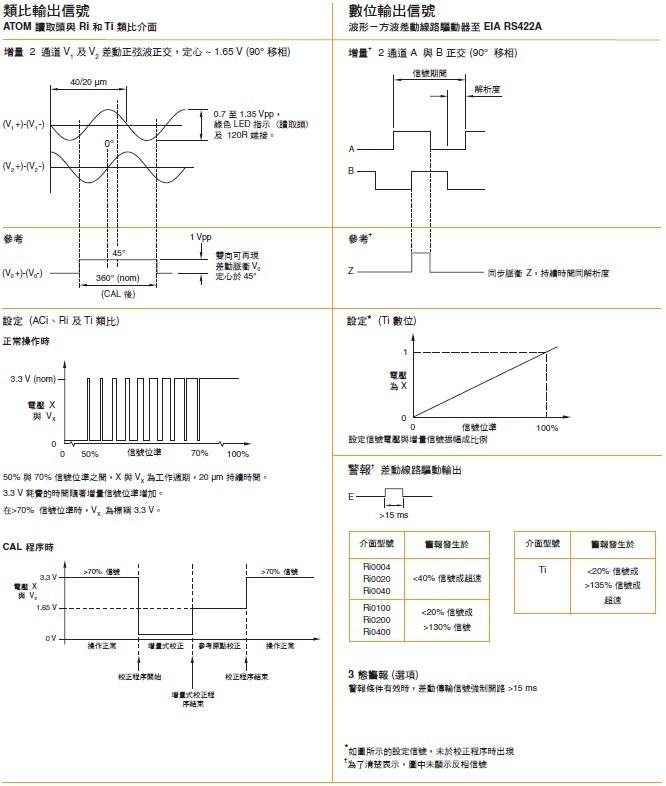

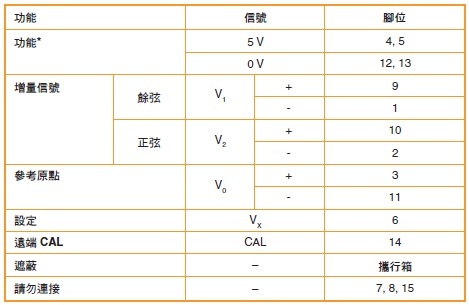

讀頭輸出信號

*所有電源接頭可用於將纜線的壓降減到最小，或加入電壓感應。

+僅可在板間連接器上可用。

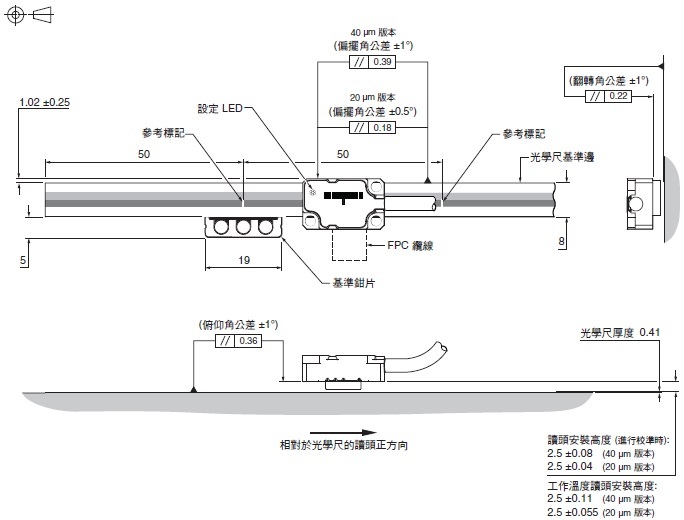

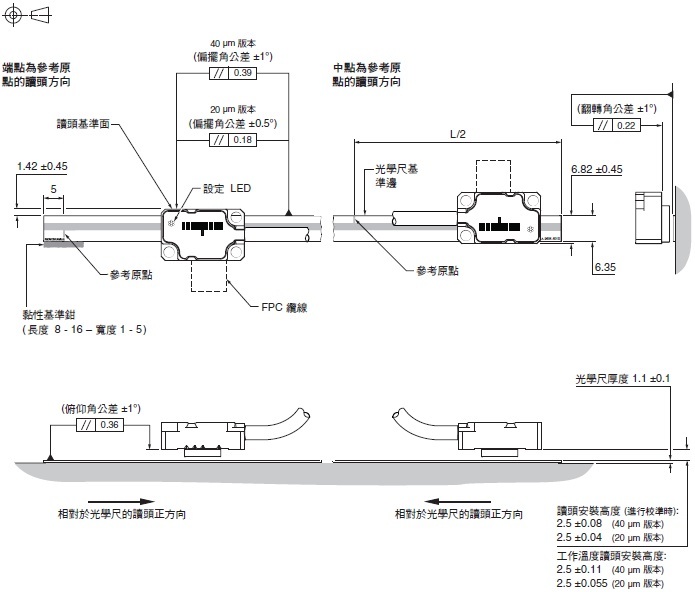

RTLF 鋼帶光學尺安裝圖尺寸與公差以公釐為單位

如需詳細的安裝圖，請參閱 www.renishaw.com 網站。

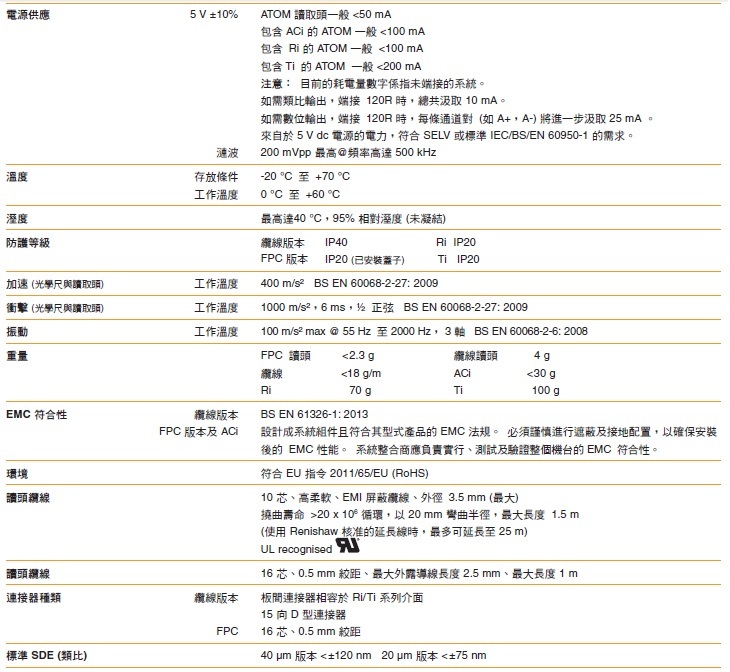

技術規格
材料	淬火與回火麻田散鐵不鏽鋼，具備自黏背膠
形狀尺寸	0.41 mm x 8 mm (高 x 寬) (包括背膠)
光學尺柵距	20 μm 與 40 μm
基準固定	黏性基準鉗 (A-9585-0028)，以 Loctite^®435 固定
參考原點	自動相位光學參考原點，可在規定的速度及溫度範圍下，全程重現至解析度單位。客戶可在 50 mm 的間距取消選擇參考原點長度 <100 mm 時，參考原點位於光學尺中心

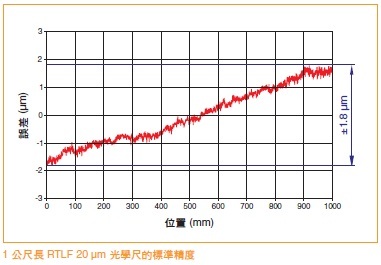

精度	40 μm (高精度) ±5 μm/m 40 μm ±15 μm/m 20 μm ±5 μm/m
熱膨脹係數	~10.6 μm/m/°C*

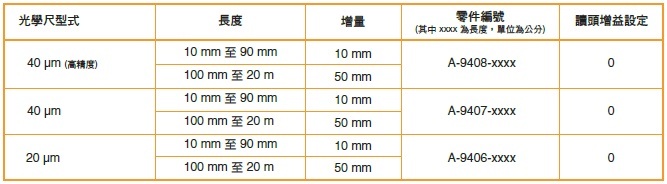

長度	10 mm 至 90 mm，每次增加 10 mm 100 mm 至 10 m，每次增加 50 mm⁺ 量測長度 = 總長 - 7 mm
重量	12.2 g/m
