Renishaw 進階診斷工具

進階診斷工具分為三種機型，可提供各種功能，適用於增量式及絕對式光學尺。

ADTi-100

ADTi-100 與各種 Renishaw 增量式光學尺相容，並可搭配 ADT View 軟體使用，
提供下列讀頭輸出項目的視覺指示：
⦁ 訊號強度 - 顯示訊號大小、參考原點定相和極限開關（適用時），並可開始進行系統校正。
⦁ 利薩如圖 - 顯示讀頭輸出訊號品質。
⦁ 訊號強度與位置的關係 - 整條軸線的訊號強度圖可用於達到最佳安裝效果、協助診斷並確認
    現場服務正確執行。
⦁ 速度 - 顯示目前的系統速度。
⦁ 數位讀數 (DRO) - 以數位方式顯示系統位置。

ADTa-100

ADTa-100 包括由七個彩色 LED 組成的陣列，用於顯示訊號強度，可協助快速查看讀頭設定，
無需使用個人電腦或筆記型電腦。

ADTa-100 連接 Windows 個人電腦時，能夠透過介面連接 ADT View 軟體，以顯示下列
Renishaw 絕對式光學尺的讀頭輸出項目：

⦁ 數位讀數 (DRO) - 以數位方式顯示系統位置。
⦁ 訊號強度與位置的關係 - 整條軸線的訊號強度圖可用於達到最佳安裝效果、協助診斷並確認
   現場服務正確執行。
⦁ 對於包含歸零功能的序列介面，此項功能可透過 ADT View 軟體介面啟動。

ADTpro-100（預訂供應）

ADTpro-100 配備彩色觸控螢幕，可顯示詳細的光學尺資訊，無需連接外部電腦，也不需要額外的設定設備。

ADTpro-100 與 Renishaw 增量式光學尺相容，很快就能與 Renishaw 絕對式光學尺相容使用。

⦁ 本產品配備 USB 連接埠，可在需要大型顯示器時搭配 ADT View 使用。

⦁ 本產品也可用於沒有攝影機或無線功能的安全工作區，符合最嚴格的生產據點出入管制規定。

相容性及主要功能

* 與 ADT View 軟體的下一個版本相容

原廠網址: https://www.renishaw.com.tw/tw/advanced-diagnostic-tools-for-optical-encoders--38358

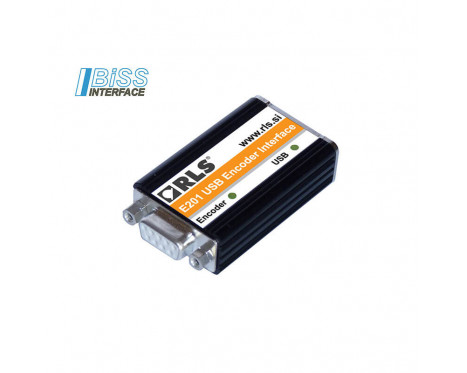

原廠網址: https://www.rls.si/eng/e201-usb-encoder-interface-123
